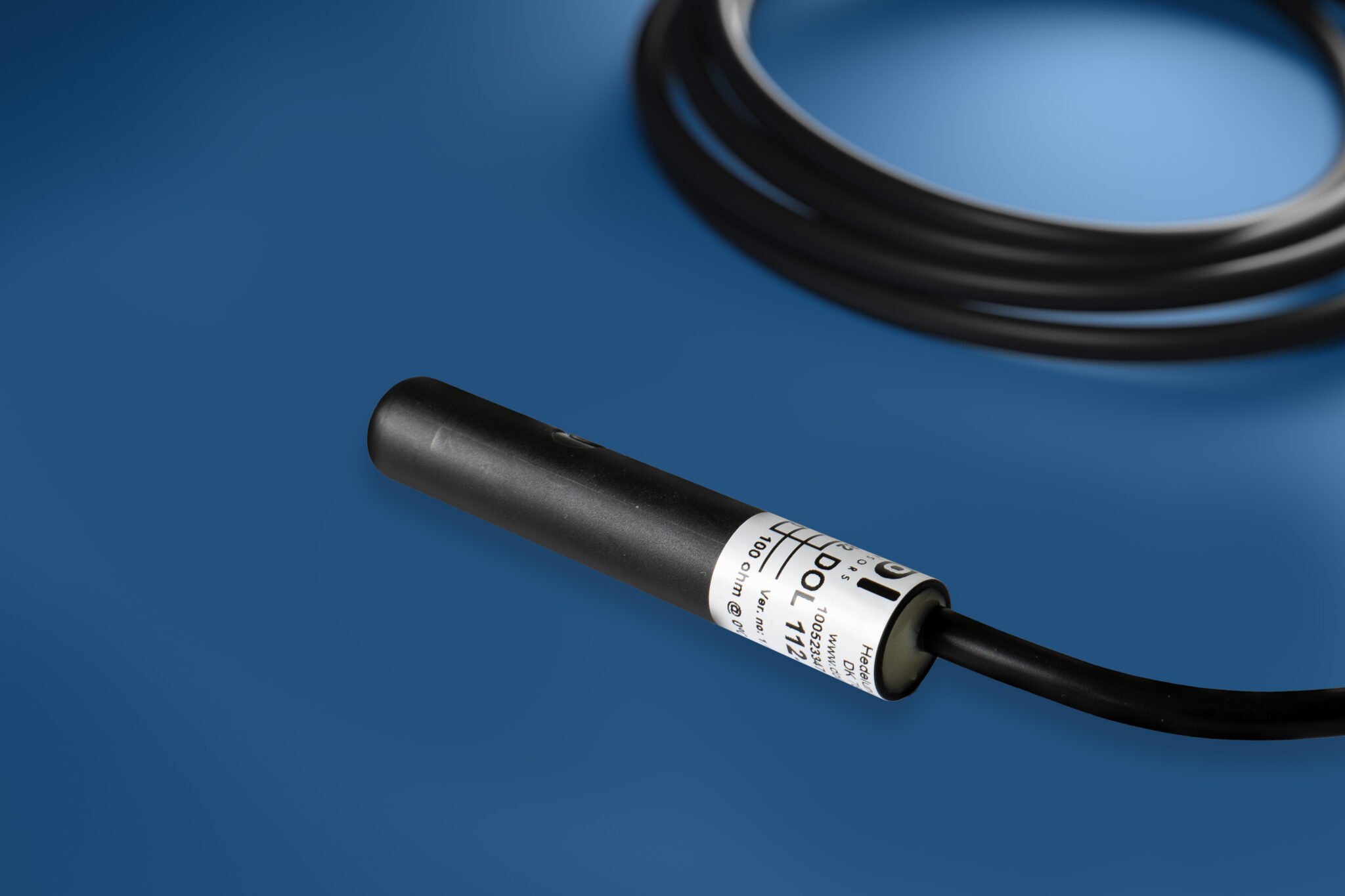

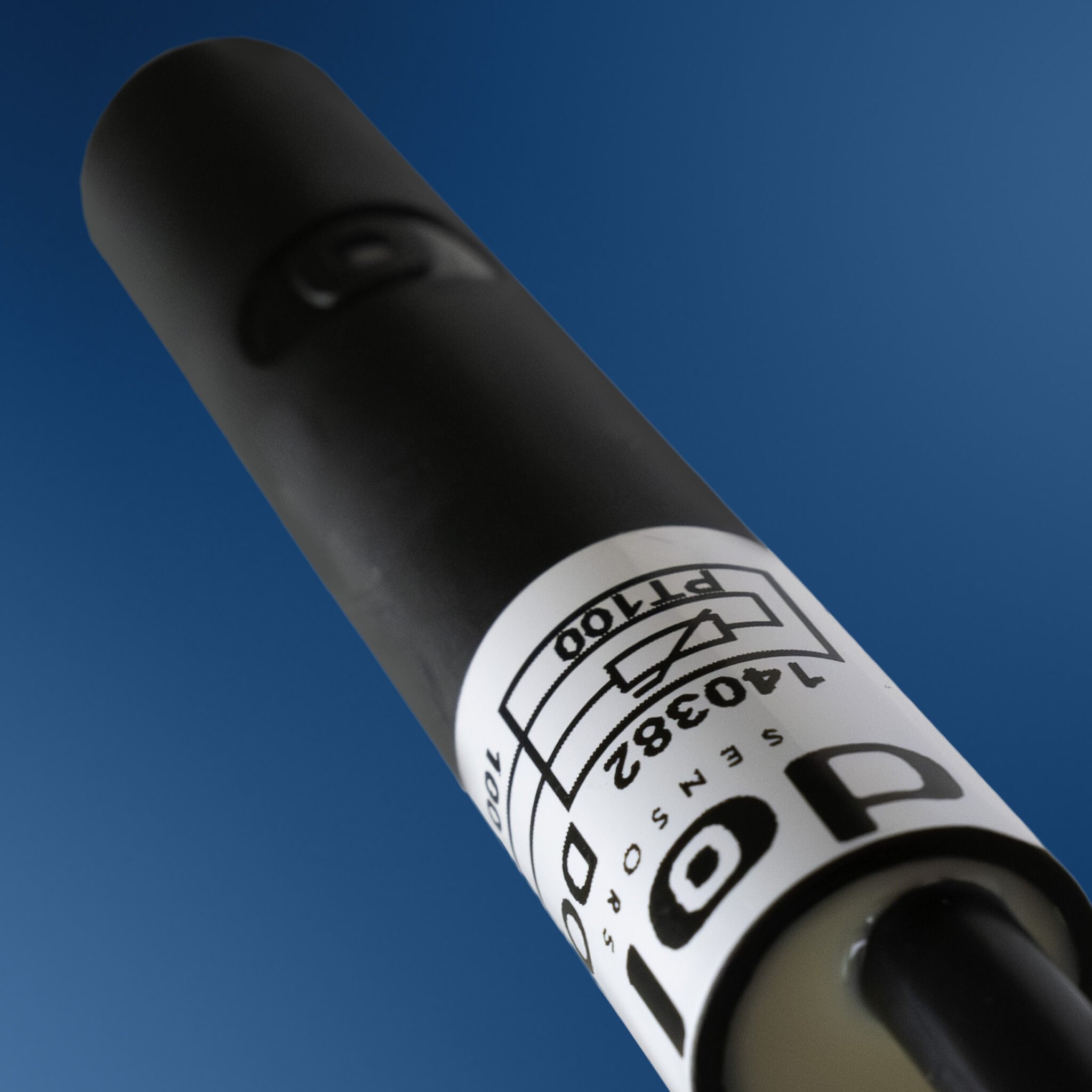

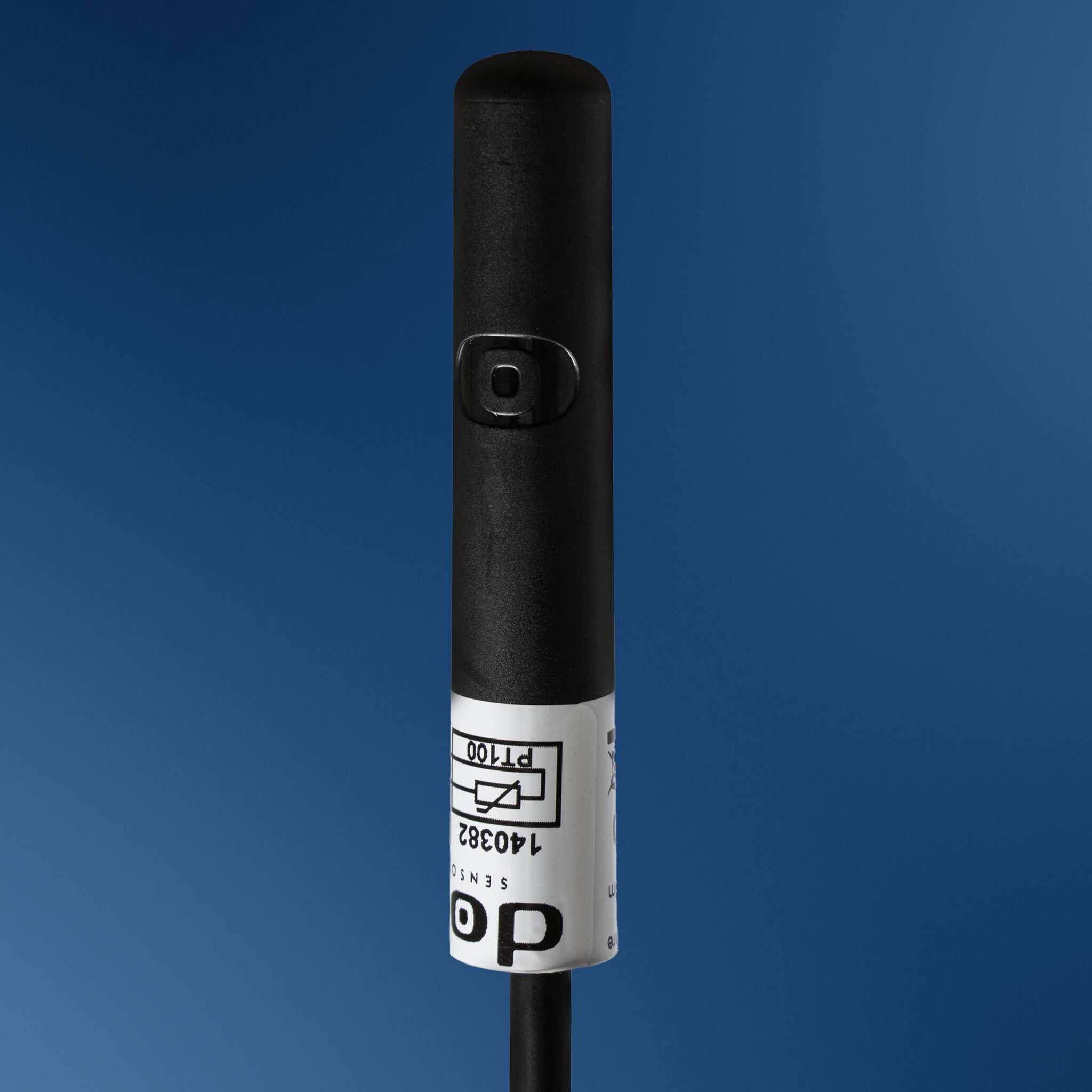

DOL 112 PT100 PT1000 і датчик температури NTC
DOL 112 — це ефективний і доступний датчик температури, відомий своєю довговічністю, характерною для високоякісних продуктів dol-sensors. Цей датчик особливо підходить для важких умов, де важлива пружна конструкція.
DOL 112 поставляється в шести варіантах:
- PT100 з 2 проводами
- PT100 з 3 або 4 проводами
- PT1000 з 2 проводами
- PT1000 з 3 або 4 проводами
- NTC 1K з 2 проводами
- NTC 10K з 2 проводами

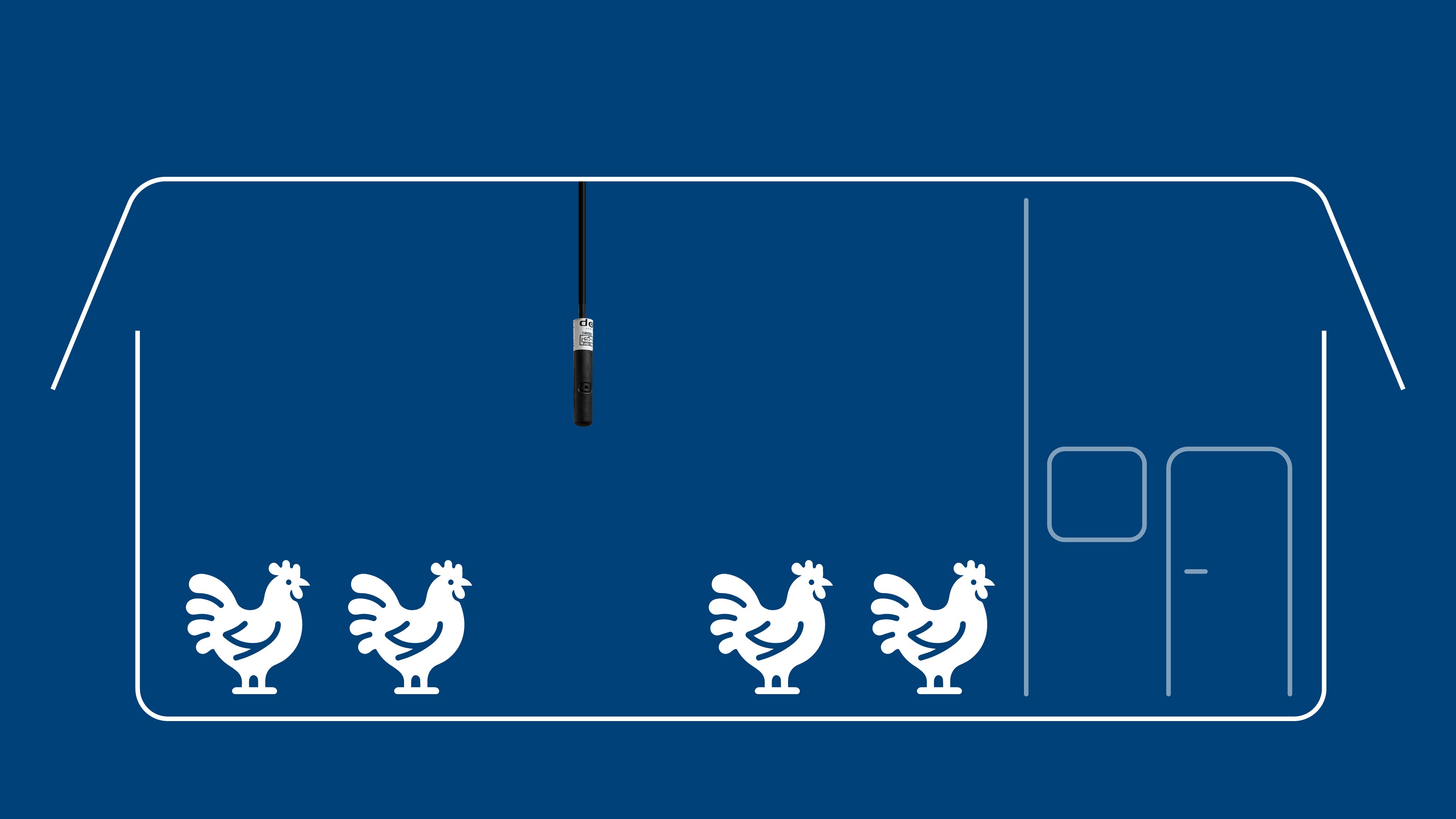

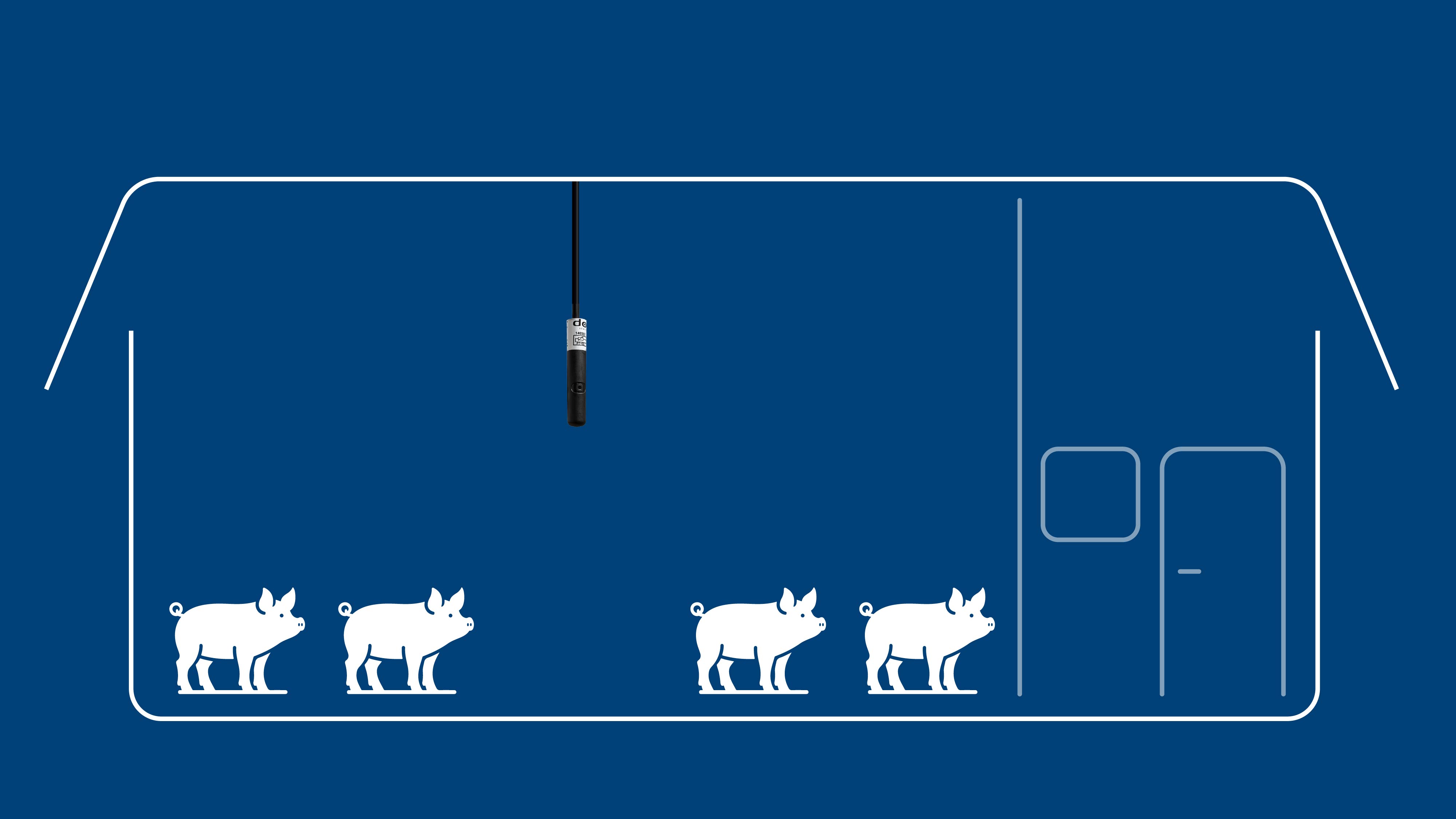

Датчик температури DOL 112 здатний працювати в широкому діапазоні температур від -40 до +100 °C, що робить його універсальним для вимірювання температури як у приміщенні, так і на вулиці.
Цей датчик має сертифікат IP 68, що вказує на його чудову стійкість до пилу та води. Він може витримувати повне занурення у воду на глибину до одного метра на тривалість понад 30 хвилин.

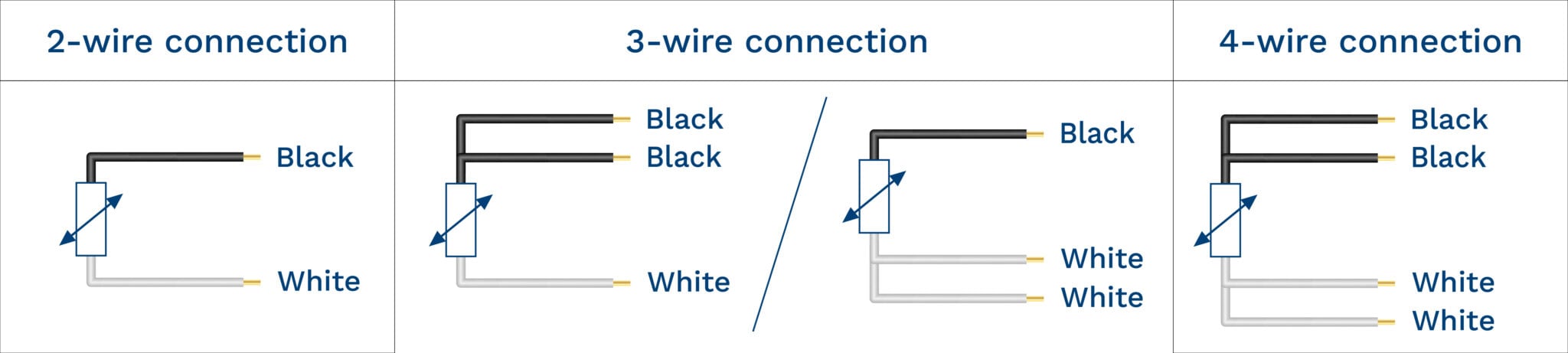

2-провідна конфігурація PT100 і PT1000
У 2-провідній конфігурації датчики PT100 і PT1000 підключаються до вимірювального пристрою за допомогою лише двох проводів: один для джерела струму та один для вимірювання напруги. Опір з’єднувальних проводів збільшує загальний опір датчиків PT100 і PT1000, що може призвести до неточностей, особливо при більшій довжині проводів. Ця конфігурація є найпростішою, але забезпечує найменш точні результати через відсутність компенсації опору дроту.
PT100 і PT1000 3-провідна конфігурація
3-провідна конфігурація має на меті компенсувати додатковий опір з’єднувальних проводів. Він використовує три дроти: два дроти для джерела струму і один провід для вимірювання напруги. Вимірюючи падіння напруги на проводах датчика, опір з’єднувальних проводів можна оцінити та відняти від загального виміряного опору, що забезпечує підвищену точність порівняно з 2-провідною установкою. Ця конфігурація зазвичай використовується, коли потрібен помірний рівень точності.
4-провідна конфігурація PT100 і PT1000
4-провідна конфігурація забезпечує найвищу точність серед трьох варіантів. Він використовує чотири дроти: два дроти для джерела струму і два дроти для вимірювання напруги. Дві пари дротів розділені, одна пара несе струм, а інша пара несе напругу. Це повністю усуває вплив опору дроту, гарантуючи, що виміряний опір майже повністю залежить від самих датчиків PT100 і PT1000. 4-провідна схема часто використовується для точних вимірювань температури, де точність має вирішальне значення.
Датчик температури DOL 112 NTC
DOL 112 NTC оснащений кабелем довжиною 1,4 метра з 2 проводами. Датчик поставляється в двох версіях; 1 К (з опором 1 К Ом при 25 ℃) і 10 К (з опором 10 К Ом при 25 ℃).
Датчик DOL 112 NTC 1K має точність 3% при 25 ℃, а датчик DOL 112 NTC 10K має точність 1% при 25 ℃.
